Bloc de alimentare JIKA GOLEM 24V

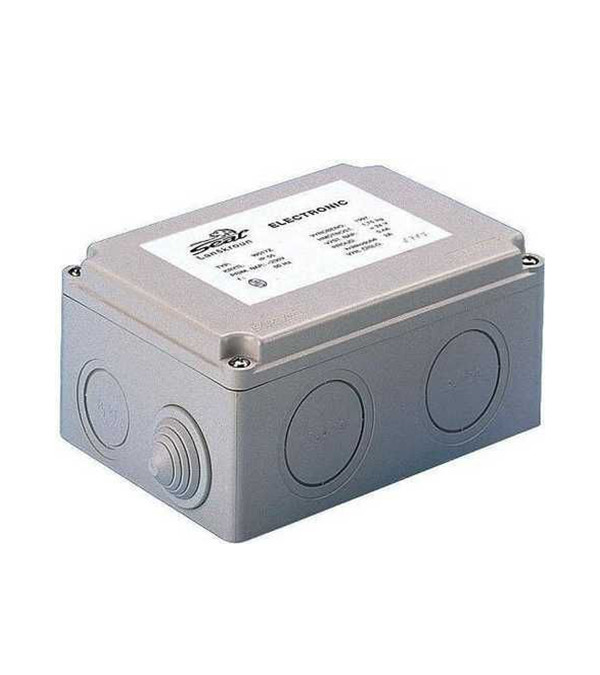

Blocul de alimentare este realizat într-o carcasă din plastic cu dopuri elastice detașabile pentru introducerea cablului electric. Accesul la elementele interne se face printr-un capac detașabil fixat cu 4 șuruburi.

Pentru protecție împotriva scurtcircuitelor, blocul de alimentare este echipat cu o siguranță fuzibilă de 0,25 A.

Montaj

Blocul de alimentare trebuie conectat la rețeaua electrică prin dispozitive de protecție împotriva scurtcircuitelor și variațiilor de tensiune, precum și printr-un întrerupător accesibil personalului de întreținere. Montajul, conectarea și punerea în funcțiune trebuie efectuate doar de specialiști calificați.

Modelul Jika 8950710000001 poate fi montat la suprafață sau încorporat într-o nișă. Pentru alimentarea cu tensiune de ~220 V și distribuția tensiunii =24 V se recomandă utilizarea unui cablu de cupru de 2×1,5 mm². Lungimea maximă a cablului pentru distribuția tensiunii de =24 V este de 50 metri.

La instalare, blocul de alimentare trebuie amplasat într-un loc uscat, inaccesibil persoanelor neautorizate.
Conectorul pentru alimentarea cu tensiune ~220 V de pe placă este marcat cu literele „L” (linie) și „N” (fir neutru), iar conectorul pentru tensiunea =24 V este marcat cu „±”.

Blocul de alimentare poate fi fixat cu șuruburi autofiletante; în acest scop, pe partea din spate a carcasei sunt prevăzute găuri de montaj accesibile din interior după îndepărtarea capacului.

Caracteristici ale blocului de alimentare 24 V pentru 3-5 pisoare JIKA Golem (H8950710000001):

• Bloc de alimentare 24 V pentru 3-5 pisoare
• Pentru conectarea spălării automate
• Montaj ascuns

Parametri tehnici ai dispozitivului:

• Tensiune de alimentare: ~230 V, 50 Hz
• Tensiune de ieșire: =24 V +5% -10%; 7,9 W
• Curent de alimentare: 330 mA la un curent de sarcină de 1 A
• Temperatură de funcționare: de la 10 până la 40 °C
• Grad de protecție oferit de carcasă: IP55

Specificația livrării:

Bloc de alimentare este ambalată într-o cutie de carton cu marcaj de fabrică. Pachetul include, de asemenea, dopuri pentru orificiile de montaj, instrucțiuni și certificat de garanție.
